Ohne Zähler läuft nichts: LogicSim Zähler-Schaltungen

am
Raimond Spekking/Wikimedia Commons
7474 dual D-FlipFlop mit Preset und Clear
Ohne Zähler läuft nichts. In dieser Schaltungs-Sammlung findet ihr.
  • asynchrone und synchrone Zähler,
  • Binär, BCD und Graycode
  • mit D und JK-Master-Slave Flip-Flops
  • als Schaltung im Verzeichnis circuits
    oder
    als Modul, das in an deren Schaltungen verwendet werden kann.
  • Am aufwändigsten ist ein kaskadierberer Up-Down 4-Bit Counter,
    den ich für einen 16 Bit Up-Down-Counter verwende.
Ausgangspunkt aller Zähler ist das simple R-S-FlipFlop. Da das sowieso 1001mal im Web erklärt wird schenke ich mir das. Lest es einfach nach oder seht euch passende Videos an.

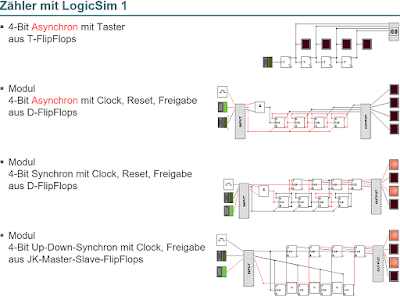

Die Bilder dokumentieren, was alles in der Zähler-Sammlung drin ist (Powerpoint-Präsentation). An alle Schaltungen sind LEDs angeschlossen, mit denen das Verhalten der einzelnen Zähler kontrolliert wird. Auf der linken Seite ist immer der Input. Über Schalter wird das Verhalten eingestellt. Der Rechteckgenerator gibt den Takt vor.





Übersicht

  1. Oft müssen Codierungen gewechselt werden: LogicSim Schaltnetze.
  2. (Du bist hier) Ohne Zähler läuft nichts: LogicSim Zähler-Schaltungen
  3. Alles hat seine Zeit: Zustandssteuerungen (mit Motorsimlation)
  4. Ampelschaltungen (einfach und mit Kreuzung) mit Zeitschaltungen
  5. Wie schickt man eigentlich Bytes über eine Leitung?
  6. Manches ist einfach rätselhaft: Das Zahlenschloss und das Witzik Rätsel
